LKSCR說明書電力調整器使用說明

迷你單相220V電力調整器MSCR

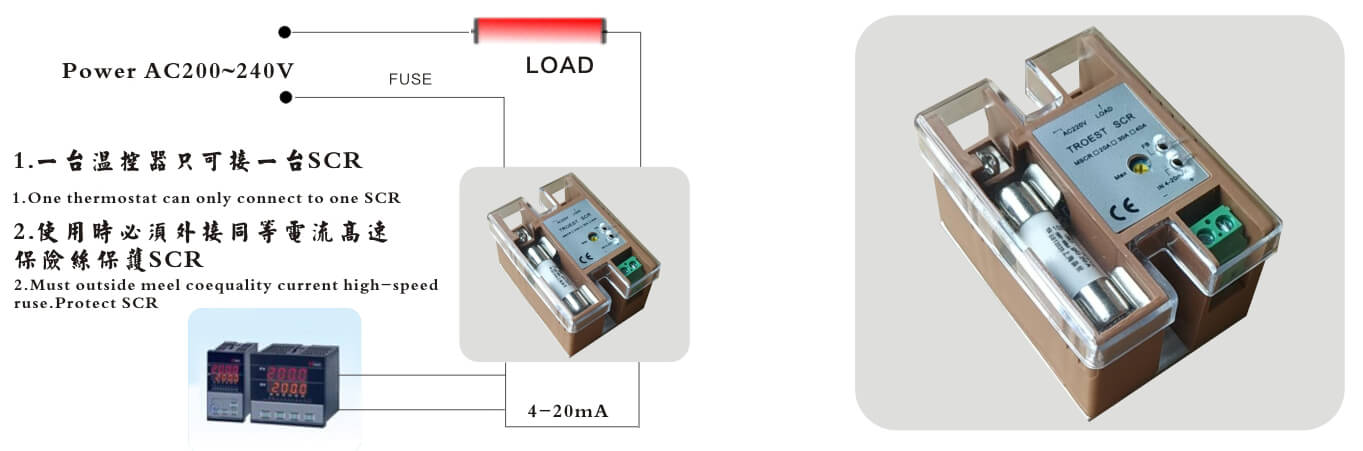

主電源：AC220V接保險絲端，負載接輸出端

溫控器接和PLC接INPUT的“+”和“-”：必須為4-20ma，且“+”和“-”對應，不可接反

[ 上一個：迷你電力調整器 ]　 [ 查看原圖 ]　 [ 下一個：暫無 ]

詳情說明 / Details

MSCR使用說明

1、主電源：AC220V接保險絲端，負載接輸出端。
2、溫控器接和PLC接INPUT的“+”和“-”（注意：必須為4-20ma，且“+”和“-”對應，不可接反）。
3、Maxvr可設定控制輸出電壓，順時針?向為增大，反之則減少。
4、綠色LED燈為4-20ma輸?指?燈，紅?LED燈為保險絲熔斷指?燈。
5、當負載電流過?或環境溫度過?時，請選??型散熱?或者加裝?扇強制冷卻，以保證SCR精準度及使用壽命。

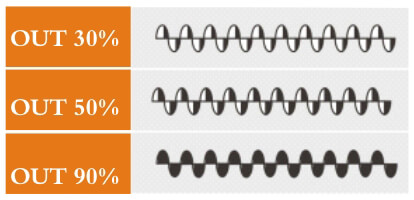

6、例式相位控制，輸出線性好，控溫精準，適用于各種純阻性及IR燈管控制。

MSCR使用范圍

(比例式相位控制)一般負載，及燈管加熱控制

輸出狀態：輸出穩定線性佳，電流表不抖動，輸出精度0.1%，無斜波干擾現象。
適用場合：（?例式相位控制）?般負載，及燈管加熱控制

MSCR注意事項

MSCR產品規格

型號識別：MODE MSCR-020
電流：20A-40A 020=20A 030=30A 040=40A

規格型號		電流	圖	外觀尺寸			固定尺寸	適用負載KW數	螺絲及鎖緊扭力	冷卻方式
規格型號		電流	圖	長	寬	高	長	220V	螺絲及鎖緊扭力	冷卻方式
單相機型	MSCR-020	20A	A	67	50	45	48	3KW	40kgfcm	自然冷卻
	MSCR-030	30A	A	67	50	45	48	4.5KW	40kgfcm	自然冷卻
	MSCR-040	40A	A	67	50	45	48	6KW	40kgfcm	自然冷卻

MSCR使用說明

1、主電源：AC220V接保險絲端，負載接輸出端。

2、溫控器接和PLC接INPUT的“+”和“-”（注意：必須為4-20ma，且“+”和“-”對應，不可接反）。

3、Maxvr可設定控制輸出電壓，順時針方向為增大，反之則減少。

4、綠色LED燈為4-20ma輸入指示燈，紅色LED燈為保險絲熔斷指示燈。

5、當負載電流過大或環境溫度過高時，請選用大型散熱片或者加裝風扇強制冷卻，以保證SCR精準度及使用壽命。

6、例式相位控制，輸出線性好，控溫精準，適用于各種純阻性及IR燈管控制。

MSCR使用范圍

(比例式相位控制)一般負載，及燈管加熱控制

MSCR注意事項

MSCR產品規格

型號識別：MODE MSCR-020

電流：20A-40A 020=20A 030=30A 040=40A

規格型號		電流	圖	外觀尺寸			固定尺寸	適用負載KW數	螺絲及鎖緊扭力	冷卻方式
規格型號		電流	圖	長	寬	高	長	220V	螺絲及鎖緊扭力	冷卻方式
單相機型	MSCR-020	20A	A	67	50	45	48	3KW	40kgfcm	自然冷卻
	MSCR-030	30A	A	67	50	45	48	4.5KW	40kgfcm	自然冷卻
	MSCR-040	40A	A	67	50	45	48	6KW	40kgfcm	自然冷卻
